BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1
BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1 - Image 2
BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1 - Image 3
BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1 - Image 4
BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1 - Image 5

BT CARGO Range CBE 1.2T to CBE 2.0F Spare Parts Catalog 0350101R1

$30.00

  • Type Of Manual: Spare Parts Catalog
  • Manual ID: 0350101R1
  • : Parts Manual PDF
  • Number of Pages: 168
  • Size: 4.6MB
  • Format: PDF
Category:

Product details

  • Model List:

    • CBE 1.2T, CBE 1.5T, CBE 1.6T, CBE 1.6TL, CBE 1.8T, CBE 1.8TL, CBE 2.0T, CBE 1.2F, CBE 1.5F, CBE 1.6F, CBE 1.6FL, CBE 1.8F, CBE 1.8FL, CBE 2.0F
  • 1. Back to index
  • 2. Major Truck Assemblies
  • 3. INDICE ( I )
  • 3.1. ETICHETTE E CATALOGHI
  • 3.2. CRUSCOTTO
  • 3.3. PIANTONE STERZO
  • 3.4. AZIONATORE CLACSON
  • 3.5. ASSALE STERZANTE
  • 3.6. ASSALE A BILICO
  • 3.7. ASSALE A BILICO
  • 3.8. RUOTE DIRETTRICI
  • 3.9. SCHEMA IMPIANTO GUIDA IDRAULICA
  • 3.10. SCHEMA IMPIANTO GUIDA IDRAULICA
  • 3.11. SCHEMA IDRAULICO DI SOLLEVAMENTO
  • 3.12. SERBATOIO E FILTRO OLIO
  • 3.13. MOTORE E POMPA DI SOLLEVAMENTO
  • 3.14. DISTRIBUTORE IDRAULICO
  • 3.15. MOTORE DI TRAZIONE
  • 3.16. RIDUTTORE
  • 3.17. RUOTE MOTRICI
  • 3.18. SCHEMA IMPIANTO ELETTRICO 3w
  • 3.19. SCHEMA IMPIANTO ELETTRICO
  • 3.20. SCHEMA IMPIANTO ELETTRICO 4w
  • 3.21. SCHEMA IMPIANTO ELETTRICO
  • 3.22. COMANDO ELETTRONICO
  • 3.23. COMPONENTI ELETTRICI
  • 3.24. PEDALIERA ACCELERATORE
  • 3.25. PEDALIERA E POMPA FRENO
  • 3.26. FRENO DI STAZIONAMENTO
  • 3.27. MARTINETTO INCLINAZIONE
  • 3.28. DISPOSITIVI E ACCESSORI
  • 3.28.1. ACCESSORI
  • 3.28.2. ACCESSORI
  • 3.28.3. DISPOSITIVI DI SEGNALAZIONE VISIVA E DI ILLUMINAZIONE
  • 3.28.4. SCHEMA IMPIANTO ELETTRICO
  • 3.28.5. IMPIANTO LUCI PER CIRCOLAZIONE SU STRADA TRATTE BREVI (SALTUARIA)
  • 3.28.6. SCHEMA IMPIANTO ELETTRICO
  • 3.28.7. IMPIANTO LUCI COMPLETO
  • 3.28.8. SCHEMA IMPIANTO ELETTRICO
  • 3.28.9. IMPIANTO RISCALDATORE
  • 3.28.10. PEDALIERA BASCULANTE
  • 3.28.11. DISTRIBUTORE CON LEVA MULTIFUNZIONE
  • 3.29. INVERSORE AL VOLANTE
  • 3.29.1. INVERSORE AL VOLANTE
  • 3.29.2. PEDALIERA ACCELERATORE
  • 3.29.3. SCHEMA IMPIANTO ELETTRICO 3w
  • 3.29.4. SCHEMA IMPIANTO ELETTRICO
  • 3.29.5. SCHEMA IMPIANTO ELETTRICO 4w
  • 3.29.6. SCHEMA IMPIANTO ELETTRICO
  • 3.30. GRUPPO MONTANTI
  • 3.30.1. MONTANTI (2M)
  • 3.30.2. MARTINETTO ELEVATORE (2M)
  • 3.30.3. CARRELLINO E TRASLATORE LATERALE (2M)
  • 3.30.4. IMPIANTO ALIMENTAZIONE TRASLATORE LATERALE (2M)
  • 3.30.5. FORCHE (2M)
  • 3.30.6. MONTANTI (3M)
  • 3.30.7. MARTINETTO ELEVATORE (3M)
  • 3.30.8. CARRELLINO E TRASLATORE LATERALE (3M)
  • 3.30.9. IMPIANTO ALIMENTAZIONE TRASLATORE LATERALE (3M)
  • 3.30.10. FORCHE (3M)
  • 3.30.11. MONTANTI (2M) A.L.T.
  • 3.30.12. MARTINETTO ELEVATORE CENTRALE E LATERALE (2M) A.L.T.
  • 3.30.13. CARRELLINO E TRASLATORE LATERALE (2M) A.L.T.
  • 3.30.14. IMPIANTO ALIMENTAZIONE TRASLATORE LATERALE (2M) A.L.T.
  • 3.30.15. FORCHE (2M) A.L.T.
  • 3.30.16. MONTANTI (3M) A.L.T.
  • 3.30.17. MARTINETTO ELEVATORE CENTRALE E LATERALE (3M) A.L.T.
  • 3.30.18. CARRELLINO E TRASLATORE LATERALE (3M) A.L.T.
  • 3.30.19. IMPIANTO ALIMENTAZIONE TRASLATORE LATERALE (3M) A.L.T.
  • 3.30.20. FORCHE (3M) A.L.T.
  • 4. INDEX ( GB )
  • 4.1. LABELS AND CATALOGUES
  • 4.2. DASHBOARD
  • 4.3. STEERING COLUMN
  • 4.4. HORN CONTROL
  • 4.5. STEERING AXLE
  • 4.6. REAR AXLE
  • 4.7. REAR AXLE
  • 4.8. STEER WHEELS
  • 4.9. DIAGRAM OF STEERING ASSISTANCE SYSTEM
  • 4.10. DIAGRAM OF STEERING ASSISTANCE SYSTEM
  • 4.11. HOISTING HYDRAULIC SYSTEM
  • 4.12. OIL TANK AND FILTER
  • 4.13. HOISTING MOTOR AND PUMP
  • 4.14. CONTROL VALVE
  • 4.15. DRIVE MOTOR
  • 4.16. REDUCTION GEAR
  • 4.17. DRIVE WHEELS
  • 4.18. WIRING DIAGRAM 3w
  • 4.19. WIRING DIAGRAM
  • 4.20. WIRING DIAGRAM 4w
  • 4.21. WIRING DIAGRAM
  • 4.22. ELECTRONIC CONTROL
  • 4.23. MISCELLANEOUS ELECTRICAL
  • 4.24. SPEED PEDAL
  • 4.25. BRAKE PUMP AND PEDAL
  • 4.26. PARKING BRAKE
  • 4.27. TILT JACK
  • 4.28. DEVICES AND ACCESSORIES
  • 4.28.1. ACCESSORIES
  • 4.28.2. ACCESSORIES
  • 4.28.3. LIGHTING EQUIPMENT AND ATTACHMENTS
  • 4.28.4. WIRING DIAGRAM
  • 4.28.5. STREET LIGHTING SYSTEM ONLY ITALY
  • 4.28.6. WIRING DIAGRAM
  • 4.28.7. COMPLETE LIGHTING EQUIPMENT
  • 4.28.8. WIRING DIAGRAM
  • 4.28.9. HEATER EQUIPMENT
  • 4.28.10. SWAYING PEDAL SYSTEM
  • 4.28.11. DISTRIBUTOR WITH MULTIFUNCTIONAL LEVER
  • 4.29. DIRECTION INVERSOR LEVER
  • 4.29.1. DIRECTION INVERSOR LEVER
  • 4.29.2. SPEED PEDAL
  • 4.29.3. WIRING DIAGRAM 3w
  • 4.29.4. WIRING DIAGRAM
  • 4.29.5. WIRING DIAGRAM 4w
  • 4.29.6. WIRING DIAGRAM
  • 4.30. MASTS GROUP
  • 4.30.1. MASTS (DUPLEX)
  • 4.30.2. LIFT JACK (DUPLEX)
  • 4.30.3. FORK CARRIAGE AND SIDESHIFTING DEVICE (DUPLEX)
  • 4.30.4. SIDESHIFTING DEVICE HYDRAULIC INSTALLATION (DUPLEX)
  • 4.30.5. FORKS (DUPLEX)
  • 4.30.6. MASTS (TRIPLEX)
  • 4.30.7. LIFT JACK (TRIPLEX)
  • 4.30.8. FORK CARRIAGE AND SIDESHIFTING DEVICE (TRIPLEX)
  • 4.30.9. SIDESHIFTING DEVICE HYDRAULIC INSTALLATION (TRIPLEX)
  • 4.30.10. FORKS (TRIPLEX)
  • 4.30.11. MASTS (DUPLEX) F.F.L.
  • 4.30.12. CENTRAL AND SIDE LIFT JACK (DUPLEX) F.F.L.
  • 4.30.13. FORK CARRIAGE AND SIDESHIFTING DEVICE (DUPLEX) F.F.L.
  • 4.30.14. SIDESHIFTING DEVICE HYDRAULIC INSTALLATION (DUPLEX) F.F.L.
  • 4.30.15. FORKS (DUPLEX) F.F.L.
  • 4.30.16. MASTS (TRIPLEX) F.F.L.
  • 4.30.17. CENTRAL AND SIDE LIFT JACK (TRIPLEX) F.F.L.
  • 4.30.18. FORK CARRIAGE AND SIDESHIFTING DEVICE (TRIPLEX) F.F.L.
  • 4.30.19. SIDESHIFTING DEVICE HYDRAULIC INSTALLATION (TRIPLEX) F.F.L.
  • 4.30.20. FORKS (TRIPLEX) F.F.L.
  • 5. INDEX ( F )
  • 5.1. ETIQUETTES ET CATALOGUES
  • 5.2. CHASSIS
  • 5.3. CHASSIS
  • 5.4. PANNEAU DE COMMANDE
  • 5.5. COLONNE DE DIRECTION
  • 5.6. COMMANDE CLAXON
  • 5.7. ESSIEU DIRECTEUR
  • 5.8. ESSIEU ARRIERE
  • 5.9. ESSIEU ARRIERE
  • 5.10. ROUES DIRECTRICES
  • 5.11. SCHEMA INSTALLATION DIRECTION ASSISTEE
  • 5.12. SCHEMA INSTALLATION DIRECTION ASSISTEE
  • 5.13. SYSTEME HYDRAULIQUE DE SEULEVEMENT
  • 5.14. RESERVOIR DE LHUILE ET FILTRE
  • 5.15. MOTEUR ET POMPE DE SOULEVEMENT
  • 5.16. DISTRIBUTEUR
  • 5.17. MOTEUR DE TRACTION
  • 5.18. REDUCTEUR
  • 5.19. ROUES MOTRICES
  • 5.20. SCHEMA INSTALLATION ELECTRIQUE 3w
  • 5.21. SCHEMA INSTALLATION ELECTRIQUE
  • 5.22. SCHEMA INSTALLATION ELECTRIQUE 4w
  • 5.23. SCHEMA INSTALLATION ELECTRIQUE
  • 5.24. COMMANDE ELECTRONIQUE
  • 5.25. COMPOSANTES ELECTRIQUE
  • 5.26. PEDALIER D ACCELERATEUR
  • 5.27. POMPE DE FREIN ET PEDALE
  • 5.28. FREIN DE PARKING
  • 5.29. VERIN DINCLINAISON
  • 5.30. DISPOSITIFS ET ACCESSOIRES
  • 5.30.1. ACCESSOIRES
  • 5.30.2. ACCESSOIRES
  • 5.30.3. DISPOSITIFS DECLAIRAGE ET ACCESSOIRES
  • 5.30.4. SCHEMA INSTALLATION ELECTRIQUE
  • 5.30.5. DISPOSITIFS DECLAIRAGE POUR CIRCULATION ITALIE SEULEMENT
  • 5.30.6. SCHEMA INSTALLATION ELECTRIQUE
  • 5.30.7. DISPOSITIFS DECLAIRAGE COMPLET
  • 5.30.8. SCHEMA INSTALLATION ELECTRIQUE
  • 5.30.9. INSTALLATION APPAREIL DE CHAUFFAGE
  • 5.30.10. PEDALIER BASCULANT
  • 5.30.11. DISTRIBUTEUR AVEC LEVIER MULTIFUNCTION
  • 5.31. INVERSEUR DE DIRECTION
  • 5.31.1. INVERSEUR DE DIRECTION
  • 5.31.2. PEDALIER D ACCELERATEUR
  • 5.31.3. SCHEMA INSTALLATION ELECTRIQUE 3w
  • 5.31.4. SCHEMA INSTALLATION ELECTRIQUE
  • 5.31.5. SCHEMA INSTALLATION ELECTRIQUE 4w
  • 5.31.6. SCHEMA INSTALLATION ELECTRIQUE
  • 5.32. GROUPE MATS
  • 5.32.1. MATS (DUPLEX)
  • 5.32.2. VERIN DELEVATION (DUPLEX)
  • 5.32.3. TABLIER ET DEPLACEMENT LATERAL (DUPLEX)
  • 5.32.4. INSTALLATION HYDRAULIQUE DEPLACEMENT LATERAL (DUPLEX)
  • 5.32.5. FOURCHES (DUPLEX)
  • 5.32.6. MATS (TRIPLEX)
  • 5.32.7. VERIN DELEVATION (TRIPLEX)
  • 5.32.8. TABLIER ET DEPLACEMENT LATERAL (TRIPLEX)
  • 5.32.9. INSTALLATION HYDRAULIQUE DEPLACEMENT LATERAL (TRIPLEX)
  • 5.32.10. FOURCHES (TRIPLEX)
  • 5.32.11. MATS (DUPLEX) L.L.T.
  • 5.32.12. VERIN DELEVATION CENTRAL ET LATERAL (DUPLEX) L.L.T.
  • 5.32.13. TABLIER ET DEPLACEMENT LATERAL (DUPLEX) L.L.T.
  • 5.32.14. INSTALLATION HYDRAULIQUE DEPLACEMENT LATERAL (DUPLEX) L.L.T.
  • 5.32.15. FOURCHES (DUPLEX) L.L.T.
  • 5.32.16. MATS (TRIPLEX) L.L.T.
  • 5.32.17. VERIN DELEVATION CENTRAL ET LATERAL (TRIPLEX) L.L.T.
  • 5.32.18. TABLIER ET DEPLACEMENT LATERAL (TRIPLEX) L.L.T.
  • 5.32.19. INSTALLATION HYDRAULIQUE DEPLACEMENT LATERAL (TRIPLEX) L.L.T.
  • 5.32.20. FOURCHES (TRIPLEX) L.L.T.
  • 6. VERZEICHNIS ( D )
  • 6.1. AUFKLEBER UND ERSATZTEILLESTEN
  • 6.2. ARMATURENBRETT
  • 6.3. LENKGETRIEBE
  • 6.4. HUPHEBEL
  • 6.5. LENKBAREACHSE
  • 6.6. LENKACHSE
  • 6.7. LENKACHSE
  • 6.8. LENKRÄDER
  • 6.9. SCHEMA DER SERVOLENKUNG
  • 6.10. SCHEMA DER SERVOLENKUNG
  • 6.11. HYDRAULISCHES SYSTEM FÜR HEBEN/NEIGEN
  • 6.12. ÖLTANK UND ÖLFILTER
  • 6.13. MOTOR UND PUMPE FÜR HEBEN/NEIGEN
  • 6.14. HYDRAULIK-STEUERBLOCK
  • 6.15. ANTRIEBSMOTOR
  • 6.16. UNTERSETZUNGSGETRIEBE
  • 6.17. ANTRIEBSRÄDER
  • 6.18. SCHALTPLAN 3w
  • 6.19. SCHALTPLAN
  • 6.20. SCHALTPLAN 4w
  • 6.21. SCHALTPLAN
  • 6.22. ELEKTRONIK STEUERUNG
  • 6.23. ELEKTRIKTEILE
  • 6.24. GASPEDAL
  • 6.25. HAUPTBREMSZYLINDER UND PEDAL
  • 6.26. FESTSTELLBREMSE
  • 6.27. NEIGEZYLINDER
  • 6.28. EINRICHTUNGEN UND ZUSATZGERÄTE
  • 6.28.1. ZUBEHÖR
  • 6.28.2. ZUBEHÖR
  • 6.28.3. BELEUCHTUNGSTEILE UND ZUBEHÖR
  • 6.28.4. SCHALTPLAN
  • 6.28.5. BELEUCHTUNGSANLAGE NUR FÜR ITALIEN
  • 6.28.6. SCHALTPLAN
  • 6.28.7. KOMPLETTE BELEUCHTUNGSANLAGE
  • 6.28.8. SCHALTPLAN
  • 6.28.9. HEIZUNGANLAGE
  • 6.28.10. SCHWINGENDE PEDALERIE
  • 6.28.11. STEUERBLOCK MIT MULTIFUKTION HEBEL
  • 6.29. HANDUMSCHALTUNG
  • 6.29.1. HANDUMSCHALTUNG
  • 6.29.2. GASPEDAL
  • 6.29.3. SCHALTPLAN 3w
  • 6.29.4. SCHALTPLAN
  • 6.29.5. SCHALTPLAN 4w
  • 6.29.6. SCHALTPLAN
  • 6.30. MASTGRUPPE
  • 6.30.1. MASTGRUPPE (DUPLEX)
  • 6.30.2. HUBZYLINDER (DUPLEX)
  • 6.30.3. GABELTRÄGER UND SEITENSCHIEBER (DUPLEX)
  • 6.30.4. HYDRAULISCHES BETRIEB SEITENSCHIEBER (DUPLEX)
  • 6.30.5. GABELN (DUPLEX)
  • 6.30.6. MASTGRUPPE (TRIPLEX)
  • 6.30.7. HUBZYLINDER (TRIPLEX)
  • 6.30.8. GABELTRÄGER UND SEITENSCHIEBER (TRIPLEX)
  • 6.30.9. HYDRAULISCHES BETRIEB SEITENSCHIEBER (TRIPLEX)
  • 6.30.10. GABELN (TRIPLEX)
  • 6.30.11. MASTGRUPPE (DUPLEX) V.F.H.
  • 6.30.12. ZENTRALEN UND SEITLICHEHUBZYLINDER (DUPLEX) V.F.H.
  • 6.30.13. GABELTRÄGER UND SEITENSCHIEBER (DUPLEX) V.F.H.
  • 6.30.14. HYDRAULISCHES BETRIEB SEITENSCHIEBER (DUPLEX) V.F.H.
  • 6.30.15. GABELN (DUPLEX) V.F.H.
  • 6.30.16. MASTGRUPPE (TRIPLEX) V.F.H.
  • 6.30.17. ZENTRALEN UND SEITLICHEHUBZYLINDER (TRIPLEX) V.F.H.
  • 6.30.18. GABELTRÄGER UND SEITENSCHIEBER (TRIPLEX) V.F.H.
  • 6.30.19. HYDRAULISCHES BETRIEB SEITENSCHIEBER (TRIPLEX) V.F.H.
  • 6.30.20. GABELN (TRIPLEX) V.F.H.
  • 7. INDICE ( E )
  • 7.1. ETIQUETAS Y CATALOGOS
  • 7.2. ASIENTO
  • 7.3. TABLIER
  • 7.4. COLUMNA DE DIRECCION
  • 7.5. PALANCA DEL CLAXON
  • 7.6. EJE DE DIRECCION
  • 7.7. PUENTE POSTERIOR
  • 7.8. PUENTE POSTERIOR
  • 7.9. RUEDA DIRECTRIZ
  • 7.10. ESQUEMA HIDRAULICO DIRECCION ASISTIDA
  • 7.11. ESQUEMA HIDRAULICO DIRECCION ASISTIDA
  • 7.12. ESQUEMA INSTALACION HIDRAULICA DE ELEVACION
  • 7.13. TANQUE Y FILTRO ACEITE
  • 7.14. MOTOR Y BOMBA DE ELEVACION
  • 7.15. DISTRIBUIDOR HIDRAULICO
  • 7.16. MOTOR DE TRACCION
  • 7.17. REDUCTOR
  • 7.18. RUEDA MOTRIZ
  • 7.19. ESQUEMA INSTALACION ELECTRICA 3w
  • 7.20. ESQUEMA INSTALACION ELECTRICA
  • 7.21. ESQUEMA INSTALACION ELECTRICA 4w
  • 7.22. ESQUEMA INSTALACION ELECTRICA
  • 7.23. MANDO ELECTRONICO
  • 7.24. COMPONENTES ELECTRICOS
  • 7.25. PEDALES ACELERADOR
  • 7.26. PEDALERA Y BOMBA DE FRENO
  • 7.27. FRENO DE APARCAMIENTO

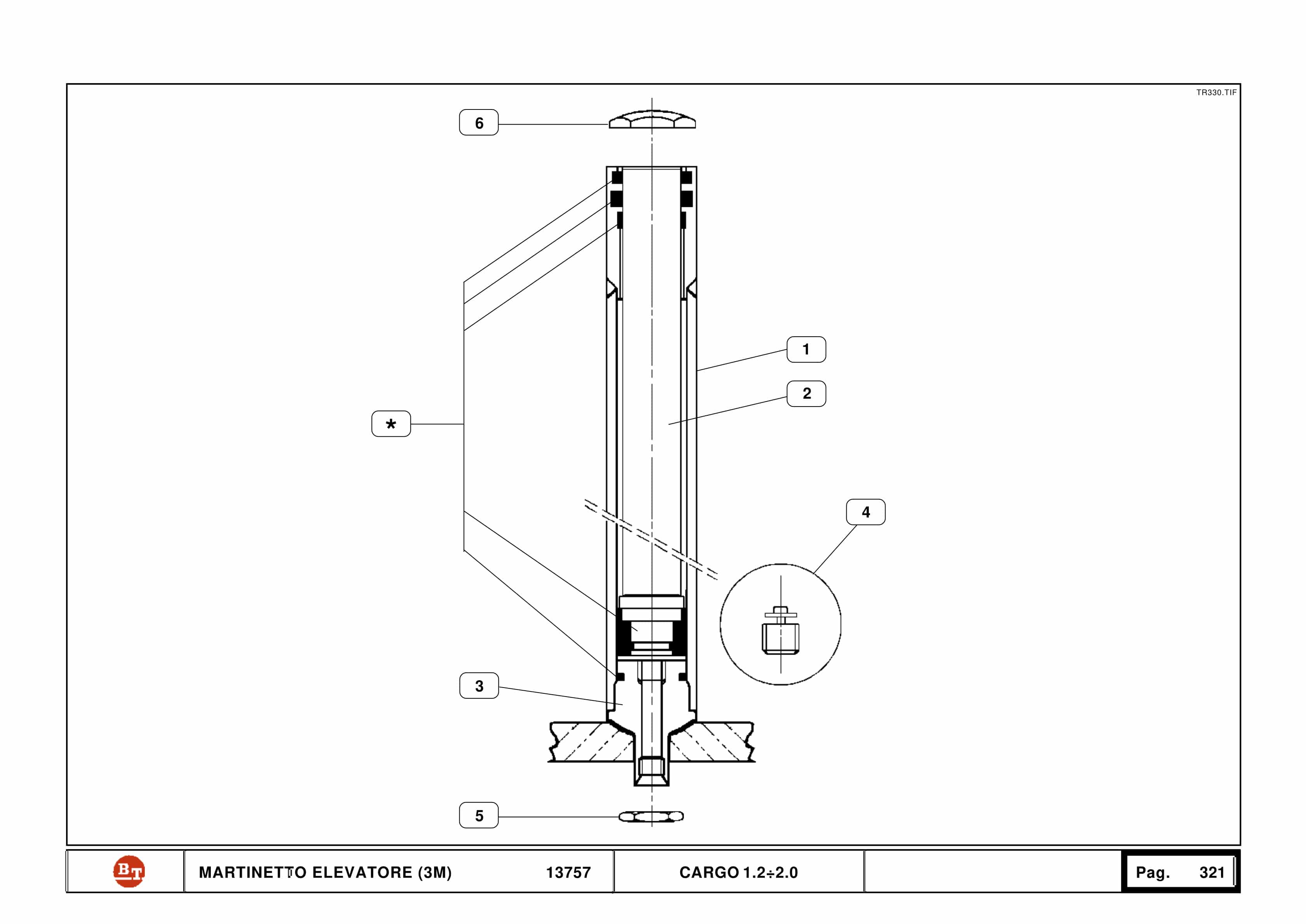

  • 7.28. CILINDRO DE INCLINACION
  • 7.29. DISPOSITIVOS Y ACCESSORIOS
  • 7.29.1. ACCESORIOS
  • 7.29.2. ACCESORIOS

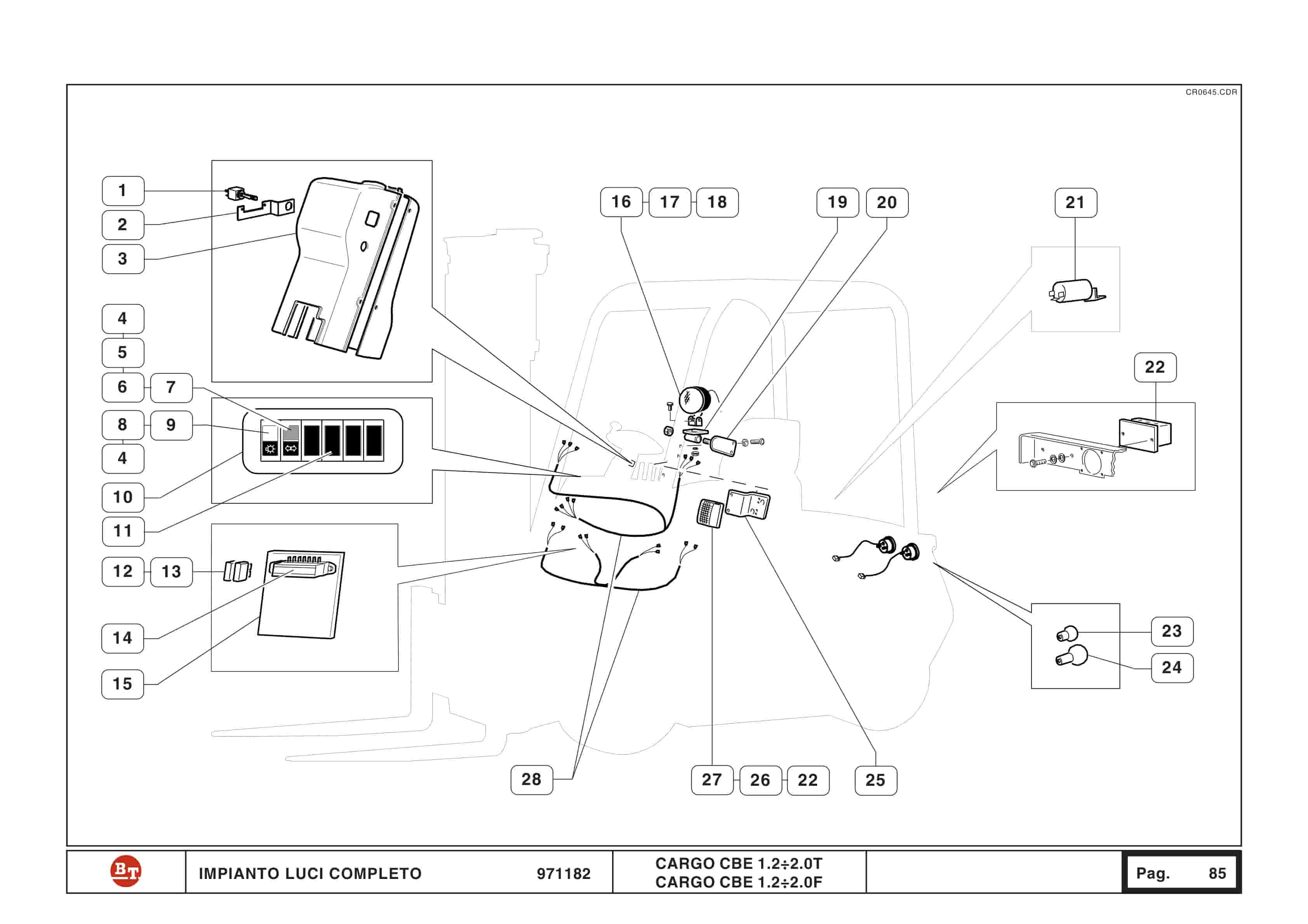

  • 7.29.3. DISPOSITIVOS DE ILUMINACION Y ACCESORIOS

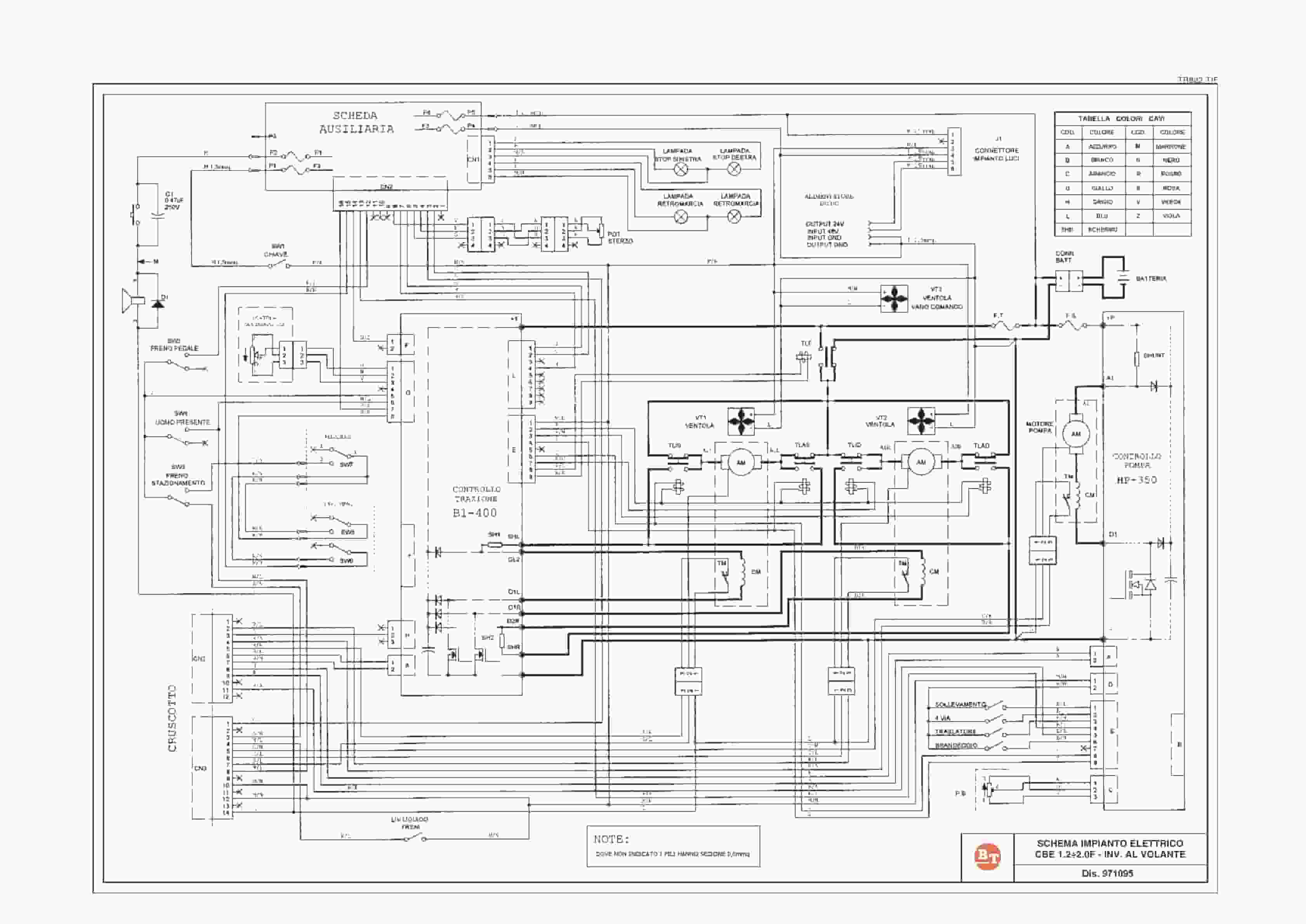

  • 7.29.4. ESQUEMA INSTALACION ELECTRICA
  • 7.29.5. INSTALACION PARA ILUMINAC. DE CIRCULAC. SOLAMENTE ITALIA
  • 7.29.6. ESQUEMA INSTALACION ELECTRICA
  • 7.29.7. INSTALACION PARA ILUMINACION COMPLETA
  • 7.29.8. ESQUEMA INSTALACION ELECTRICA
  • 7.29.9. INSTALACION CALANTADOR
  • 7.29.10. PEDALES BASCULANTES
  • 7.29.11. DISTRIBUIDOR CON PALANCA MULTIFUNCION
  • 7.30. PALANCA DE INVERSION
  • 7.30.1. PALANCA DE INVERSION
  • 7.30.2. PEDALES ACELERADOR
  • 7.30.3. ESQUEMA INSTALACION ELECTRICA 3w
  • 7.30.4. ESQUEMA INSTALACION ELECTRICA
  • 7.30.5. ESQUEMA INSTALACION ELECTRICA 4w
  • 7.30.6. ESQUEMA INSTALACION ELECTRICA
  • 7.31. GRUPO MASTIL
  • 7.31.1. GRUPO MASTIL (DUPLEX)
  • 7.31.2. CILINDRO ELEVACION (DUPLEX)
  • 7.31.3. TABLERO Y DESPLAZADOR LATERAL (DUPLEX)

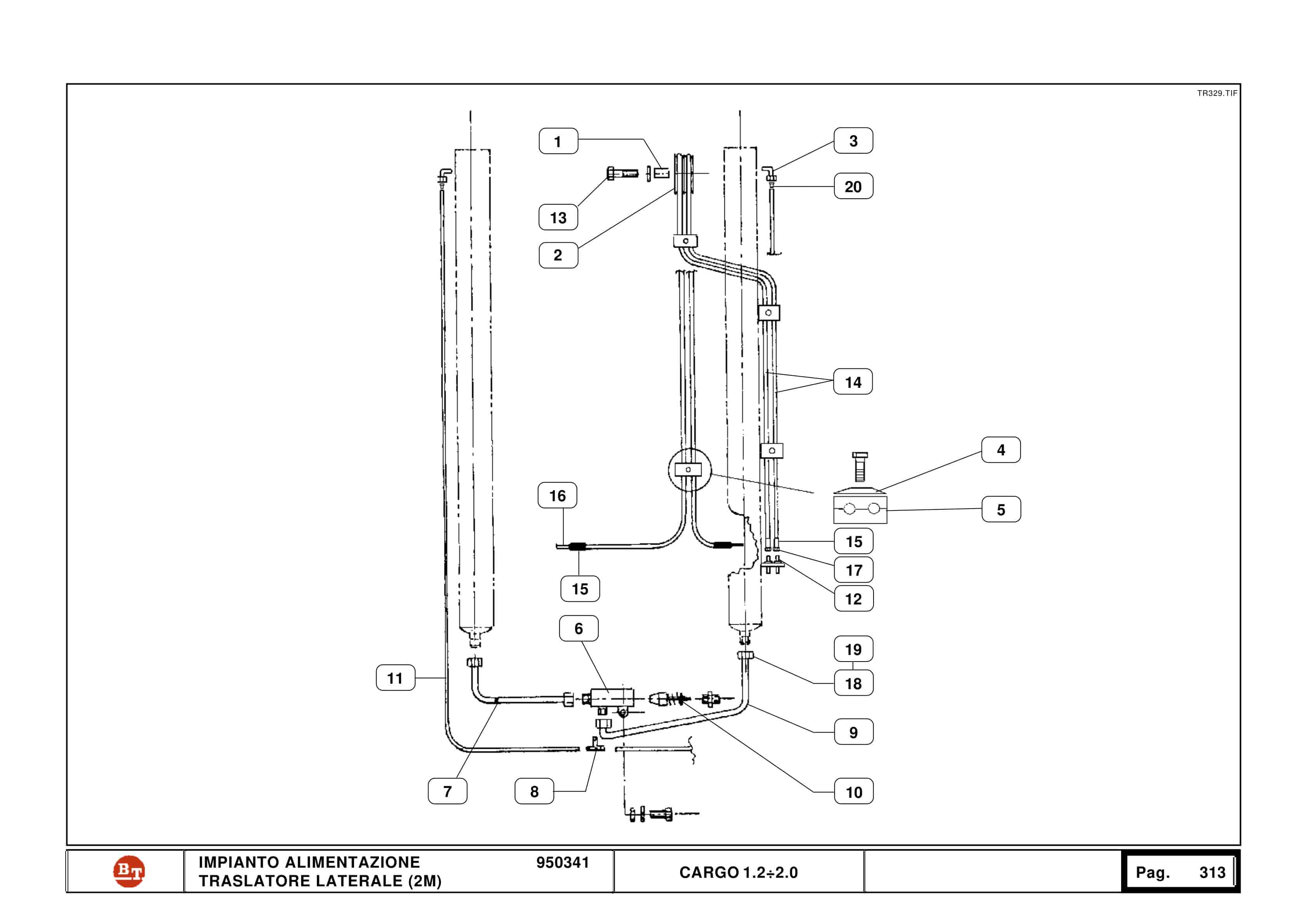

  • 7.31.4. INSTALACION HIDRAULICA DESPLAZADOR LATERAL (DUPLEX)
  • 7.31.5. HORQUILLAS (DUPLEX)
  • 7.31.6. GRUPO MASTIL (TRIPLEX)
  • 7.31.7. CILINDRO ELEVACION (TRIPLEX)
  • 7.31.8. TABLERO Y DESPLAZADOR LATERAL (TRIPLEX)
  • 7.31.9. INSTALACION HIDRAULICA DESPLAZADOR LATERAL (TRIPLEX)
  • 7.31.10. HORQUILLAS (TRIPLEX)
  • 7.31.11. GRUPO MASTIL (DUPLEX) E.L.T.
  • 7.31.12. CILINDRO ELEVACION CENTRAL Y LATERAL (DUPLEX) E.L.T.
  • 7.31.13. TABLERO Y DESPLAZADOR LATERAL (DUPLEX) E.L.T.
  • 7.31.14. INSTALACION HIDRAULICA DESPLAZADOR LATERAL (DUPLEX) E.L.T.
  • 7.31.15. HORQUILLAS (DUPLEX) E.L.T.
  • 7.31.16. GRUPO MASTIL (TRIPLEX) E.L.T.
  • 7.31.17. CILINDRO ELEVACION CENTRAL Y LATERAL (TRIPLEX) E.L.T.
  • 7.31.18. TABLERO Y DESPLAZADOR LATERAL (TRIPLEX) E.L.T.
  • 7.31.19. INSTALACION HIDRAULICA DESPLAZADOR LATERAL (TRIPLEX) E.L.T.
  • 7.31.20. HORQUILLAS (TRIPLEX) E.L.T.
Rate this product

Related products
